Bedrijfslimieten:

● Temperatuur: -20 graden - plus 220 graden

● Druk: 28 bar

● Snelheid: Minder dan of gelijk aan 15 m/s

Materialen:

● Afdichtringen: harskoolstof, antimoonkoolstof, SIC, SSIC, wolfraamcarbide

● Elastomeer: VITON, EPDM, NBR, FFKM, AFLAS

● Metalen onderdeel: SS304, SS316, duplex, Hastelloy C

Montage tekening:

Afmetingen (mm)

UT-104B
D1	D0	D3	D7	L1	L2	L3	e
16	11	33	33	61	8	45	2
16	11	33	33	61	8	45	2
18	13	35	36	64	11	48	2
20	15	37	40	67	11	48	2
22	17	39	42	70	14	51	2
25	20	42	45	70	14	51	2
28	22	45	48	71	15	52	2
30	25	52	50	77	15	58	3
35	28	57	55	80	17	61	3
40	34	62	60	83	20	64	3
45	38	67	65	89	25	70	3
50	44	72	70	92	28	73	3
55	48	77	75	94	30	75	3
60	52	82	80	94	30	75	3
65	58	92	90	103	35	81	3
70	62	97	97	111	37	86	3
75	66	102	102	111	37	86	3
80	72	107	107	116	42	91	3
85	76	112	112	117	42	92	3
90	82	117	117	118	43	93	3
95	85	122	122	118	43	93	3
100	90	127	127	118	43	93	3
110	100	141	142	144	60	117	3
120	110	151	152	144	80	117	3

Gerelateerde inleiding:

Als een soort roterende as dynamische afdichting, is de mechanische afdichting een belangrijk onderdeel om lekkage te voorkomen, energie te besparen en milieuvervuiling in de geproduceerde mechanische apparatuur te beheersen. In de afgelopen tien jaar heeft de mechanische afdichtingstechnologie zich enorm ontwikkeld en is deze op grote schaal gebruikt op het gebied van elektrische energie, scheepsbouw, ruimtevaart en petrochemische industrie.

Volgens statistieken uit de petrochemische industrie maakt 80 tot 90 procent van de centrifugaalpompen gebruik van mechanische afdichtingen. In industrieel ontwikkelde landen, in de afdichtingen van roterende machines, is het aantal mechanische afdichtingen goed voor meer dan 90 procent van alle gebruikte afdichtingen. Op dit moment is mechanische afdichting de belangrijkste vorm van dynamische afdichting in de vloeistofafdichtingstechnologie geworden.

Populaire tags: 104b mechanische afdichting, China, leveranciers, fabrikanten, fabriek, aangepast, kopen, kwaliteit, prijslijst, offerte, lage prijs, gemaakt in China

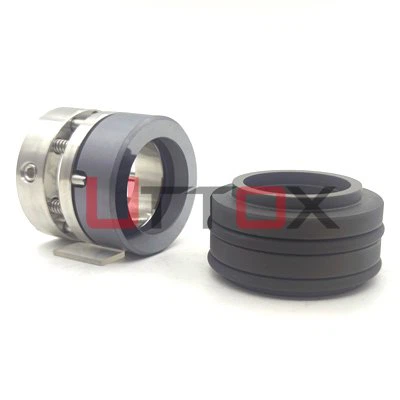

104B Mechanische afdichting
