Het selecteren van een betrouwbaar equivalent van deBurgmann hj92n mechanische afdichtingkan een aanzienlijke impact hebben op uw operationele efficiëntie en onderhoudsbudget. Het HJ92N-ontwerp van EagleBurgmann heeft lang gediend als maatstaf voor gebalanceerde golf-veerafdichtingen die worden gebruikt in veeleisende chemische en petrochemische omgevingen. Bij het evalueren van alternatieven moeten inkoopmanagers en technici rekening houden met technische specificaties, materiaalcompatibiliteit, leveranciersbetrouwbaarheid en ondersteuning op de lange- termijn. De UTTOX HJ92N mechanische afdichting komt naar voren als een hoog-rendabel, kosteneffectief- alternatief dat volledige uitwisselbaarheid met het oorspronkelijke ontwerp behoudt en tegelijkertijd stabiele afdichtingsprestaties levert onder hoge druk en hoge temperaturen.
Inzicht in de Burgmann HJ92N mechanische afdichting
Voor industriële pompsystemen die moeilijke media hanteren, biedt de Burgmann HJ92N mechanische asafdichting een gespecialiseerde optie. De naam komt van een sterke technische methode die zich bezighoudt met veel voorkomende faalwijzen onder zware werkomstandigheden.
Kernspecificaties en ontwerpkenmerken
De HJ92N werkt goed bij temperaturen tussen -20 graden en +220 graden (-4 graden F tot 428 graden F) en drukken tot 25 bar (363 PSI). In vergelijking met ongebalanceerde opstellingen verlaagt het uitgebalanceerde ontwerp met meerdere veren de gezichtsbelasting. Dit leidt direct tot een langere levensduur van de afdichting en een hogere duurzaamheid. Deze afdichting kan glijsnelheden tot 20 m/s (66 ft/s) aan, wat betekent dat hij kan worden gebruikt met hogesnelheidscentrifugaalpompen die populair zijn in chemische verwerkingsfabrieken.
Hoogwaardige siliciumcarbide (SiC) of wolfraamcarbide-vlakken worden vaak gemengd met FKM (Viton), EPDM of FFKM-elastomeren om materiaalontwerpen te maken. Deze combinaties zijn zeer goed in het weerstaan van schadelijke, agressieve en schadelijke media. Bij het werken met dikke vloeistoffen of media die vaste stoffen bevatten, rekent het golfveerontwerp af met de verstoppingsproblemen die optreden bij gewone meer-veerafdichtingen.
Operationele principes en prestatiebenchmarks
De HJ92N houdt vloeistof binnen dankzij een zorgvuldig ontworpen afdichtingsvlakcontact dat een stabiele vloeistoffilm vormt, zelfs in vuile media. Het ontwerp voldoet aan de normen DIN 24960 en EN 12756, wat betekent dat het werkt met producten van verschillende fabrikanten. Het afgedekte veerontwerp zorgt ervoor dat de media er niet mee in aanraking komen, wat vooral handig is wanneer vloeistoffen kristalliseren of polymeriseren.
Onder normale omstandigheden is er vrijwel geen lekkage (minder dan 3 druppels per uur), wat in lijn is met strenge milieuregels. Omdat de afdichting niet afhankelijk is van de draairichting, kan deze op verschillende manieren worden geïnstalleerd en beschermt deze tegen omgekeerde stromingssituaties die kunnen optreden wanneer de pomp opstart of stopt met draaien.
Typische industriële toepassingen
Detype HJ92N mechanische asafdichtingwerkt prima in afvalwaterzuiveringsinstallaties waar veel vaste stoffen in het slib zitten. Dit ontwerp wordt gebruikt in chemische verwerkingsfabrieken om giftige chemicaliën te verwerken die andere afdichtingen snel zouden afbreken. De HJ92N wordt gebruikt in petrochemische raffinaderijen voor taken waarbij hete koolwaterstoffen en veranderende temperaturen betrokken zijn. Voedings- en drankbedrijven waarderen de schoonheid ervan, omdat het kan worden gebruikt voor de verwerking van dikke producten zoals zuivel en siropen, waar bacteriën niet kunnen groeien in lege ruimtes.
Onderhoudsinzichten en levensduurverwachtingen
Bij de meeste chemische toepassingen kan de afdichting langer dan 24 maanden meegaan als deze op de juiste manier wordt geïnstalleerd en in de gaten wordt gehouden. Belangrijke onderhoudstaken zijn onder meer het controleren van de juiste paslengte (L1k) volgens de EN 12756-normen en het controleren of de pakkingbus de juiste maat heeft. Door veranderingen in de druk en temperatuur in de afdichtingskamer in de gaten te houden, kunt u slijtagepatronen opsporen voordat deze ervoor zorgen dat het geheel kapot gaat. Regelmatige controles van ondersteunende systemen zoals spoelplannen, blussystemen en koelvoorzieningen hebben een direct effect op de levensduur van afdichtingen.
Evaluatie van Burgmann HJ92N-equivalenten: sleutelcriteria voor selectie
Om een betrouwbare optie te kiezen, moet je deze vanuit verschillende hoeken zorgvuldig bekijken. Het doel is om de prestaties van de originele gereedschappen te evenaren of te verslaan en tegelijkertijd de totale eigendomskosten te verlagen.
Bedrijfsomstandigheden en technische vereisten
Noteer eerst het werkbereik van uw pomp, inclusief de hoogste druk, temperatuurbereik, mediasamenstelling, pH-niveaus en de aanwezigheid van vaste stoffen of schuurmiddelen. Deze situaties moeten door de Burgmann feilloos worden afgehandeldHJ92N mechanische afdichtingvervanging. Chemische compatibiliteitstesten moeten aantonen dat de materialen en elastomeren die op het afdichtingsvlak worden gebruikt, niet kapot gaan bij blootstelling aan uw media.
Grenzen voor druk en snelheid (PV) laten zien of een gebalanceerd of onevenwichtig ontwerp juist is. Het uitgebalanceerde ontwerp van de HJ92N werkt goed in situaties met hoge- druk waarbij een ongebalanceerde afdichting te veel druk op het oppervlak en hitte zou veroorzaken. Extreme temperaturen vereisen een zorgvuldige rubberkeuze. FKM werkt goed van -20 graden tot +200 graden, terwijl FFKM duurder is, maar temperaturen tot +220 graden aankan.
Materiaalduurzaamheid en nalevingsnormen
De keuze van het oppervlaktemateriaal heeft een direct effect op de levensduur van de afdichting in ruige of harde omgevingen. In de meeste situaties is Siliciumcarbide (SiC) zeer slijtvast en reageert het niet slecht met chemicaliën. Het kost meer, maar wolfraamcarbide is harder dan andere materialen die in zeer scherpe slurries worden gebruikt. In combinatie met roterende ringen van SiC of wolfraamcarbide zijn koolstofvlakken beter voor minder veeleisende taken en goedkoper.
Ervoor zorgen dat de productie consistent is, betekent dat u de ISO 9001-kwaliteitsnormen en API 682-regels volgt. Door te controleren of de afmetingen voldoen aan de EN 12756-normen, weet u zeker dat ze correct in de huidige pomppakkingbussen passen. Tests genaamd Positive Material Identification (PMI) bevestigen dat roestvast staal en hardmetaal aan de eisen voldoen.
Kosten-Effectiviteit en supply chain-factoren
De robuuste afdichting voor de chemische pomp HJ92N moet een waarde bieden die verder gaat dan de aanschafkosten. Onderdeel van een totale kostenanalyse zijn de verwachte levensduur van de afdichting, de kosten van onderhoudsarbeid, de kosten van stilstand en de kosten van het bijhouden van de voorraad. Het is geen goede deal voor een afdichting die 30% minder kost, maar wel twee keer zo vaak vervangen moet worden.
De responstijd voor noodvervangers is gebaseerd op hoe diep de inzameling van de leverancier is. Lange uitval wordt vermeden door een levertijd van minder dan 7 dagen voor standaardconfiguraties. Kortingen voor bulkinkoop en door de leverancier-beheerde voorraadprogramma's kunnen de kosten voor het verkrijgen van onderdelen verlagen, terwijl ze er toch zeker van zijn dat ze beschikbaar zijn. Garantietermijnen van 12 tot 24 maanden beschermen tegen risico's tijdens de eerste lancering.
Burgmann HJ92N versus gelijkwaardige mechanische afdichtingen op de markt
Door te leren over de verschillende beschikbare opties kunnen wervingsteams slimme keuzes maken. Verschillende producten op de markt zeggen dat ze compatibel zijn met het originele HJ92N-ontwerp.
UTTOX HJ92N: een uitgebalanceerd multi-lentealternatief

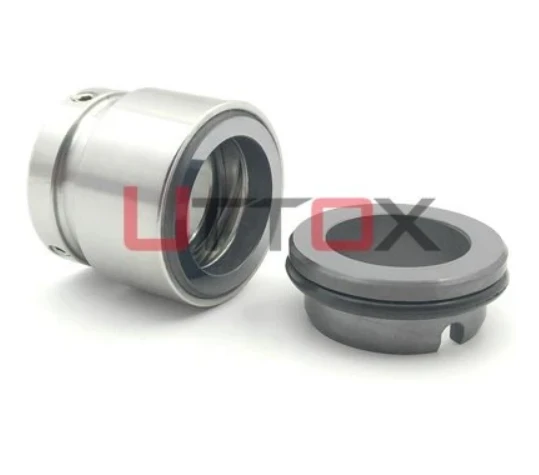

De UTTOXHJ92N mechanische afdichtingis een directe vervanging voor het origineel van EagleBurgmann. Het is ontworpen om aan alle belangrijke prestatie- en groottefactoren te voldoen. De meer-veerstructuur is uitgebalanceerd, zodat hij zelfs goed werkt in ruwe omgevingen zoals chemische en petroleumfabrieken, waar de druk hoog is en de omstandigheden zwaar.
Een van de belangrijkste dingen waarmee ze zich onderscheiden is hun stabiele voorraadaanbod, waardoor ze snel kunnen bedienen en het risico op downtime wordt verkleind. Technische ondersteuning die snel reageert, helpt bij ingewikkelde instellingen. Ook al zijn ze goedkoper dan de originele merken, ze bezuinigen niet op prestaties. De kwaliteit van de materialen, de vlakheid van de vlakken en de nauwkeurigheid van de metingen voldoen allemaal aan de EN 12756-normen of overtreffen deze.
Deze uitgebalanceerde mechanische afdichting HJ92N werkt uitstekend bij het werken met ruwe media, omdat de betrouwbaarheid van de afdichting een direct effect heeft op de fabrieksveiligheid en productieconsistentie. Het ontwerp maakt ononderbroken werking op lange- termijn mogelijk op plaatsen waar een verbroken zegel tot dure noodstops zou leiden.
Cross-Vergelijkingen van merkprestaties
De John Crane Type 2100 is een andere optie met golf-veren die dezelfde druk- en temperatuurwaarden heeft. Ontwerpveranderingen in de vorm van de veren en de manier waarop ze op het slagvlak worden belast, kunnen van invloed zijn op hoe vaak ze moeten worden onderhouden en hoe ze breken. Van wat we in het veld hebben gezien, werkt het HJ92N-ontwerp iets beter in situaties met hoge- viscositeit, omdat de slagvlakgeometrie beter is.
Flowserve RO-cartridgehoezen maken het plaatsen eenvoudiger omdat de cartridges al in elkaar zijn gezet. Deze methode vermindert het aantal fouten tijdens de installatie, maar kost meestal 40-60% meer dan componentafdichtingen. Cartridge-ontwerpen kunnen de extra kosten waard zijn in situaties waarin er veel op het spel staat- en waarbij de arbeidskosten voor het plaatsen hoog zijn.
Omdat metalen balgafdichtingen geen elastomeren gebruiken in het dynamische afdichtingsgebied, zijn ze bestand tegen temperaturen tot +300 graden. Maar de kans is groter dat balgontwerpen worden beschadigd door vaste stoffen en slijtage, wat betekent dat ze niet zo goed zijn in het omgaan met vuile media als de HJ92N altijd doet.
Technologie- en onderhoudsruil-Kortingen
Het onderhoud is eenvoudiger voor ontwerpen met golfveren zoals de HJ92N dan voor ontwerpen met meerdere- veren. Wanneer veren vervangen moeten worden, duurt dit slechts enkele minuten in plaats van uren. De beschermde veerlocatie zorgt ervoor dat media er niet mee in aanraking komen, waardoor verstoppingsproblemen worden geëlimineerd die frequente demontage vereisen bij toepassingen met vaste stoffen-.
Elastomere secundaire afdichting moet regelmatig worden gecontroleerd, maar is zeer flexibel en kan goed omgaan met temperatuurschommelingen en trillingen. Door de O-ringen te vervangen als onderdeel van het reguliere onderhoud blijft het systeem goed werken. De vlakheid van het oppervlak binnen twee lichte banden (0,6 micron) zorgt ervoor dat de afdichting over het hele werkbereik goed werkt.
Inkoopstrategieën voor Burgmann HJ92N-equivalenten
Om kwaliteitszegels tegen redelijke prijzen te krijgen, combineert effectief kopen technische controle met zakelijke onderhandelingen.
Leveranciersauthenticatie en -verificatie
Werk samen met bekende-netwerken vanBurgmann HJ92N mechanische afdichtinggelijkwaardige leveranciers die hun kwaliteitssystemen up-to-date houden. Vraag om auditrapporten over uw productiefaciliteit en ISO 9001-certificering. Het controleren op laser-geëtste batchnummers en materiaalcodes op metalen onderdelen is één manier om er zeker van te zijn dat ze echt zijn.
Vlakheidstesten met optische vlakken en monochromatisch licht bewijzen de nauwkeurigheid van het productieproces. Vóór verzending wordt de integriteit van de afdichting gecontroleerd door deze te onderwerpen aan een statische druk van 1,5 keer de maximale nominale druk. Door de Shore-hardheid van het elastomeer te testen, weet u zeker dat de O--ringen voldoen aan de chemische bestendigheidseisen voor uw gebruik.
De juiste pasvorm van de pakkingbus wordt gegarandeerd door de fittinglengte nauwkeurig te meten volgens de EN 12756-normen. Uit testen door PMI blijkt dat de RVS- en hardmetaalsoorten aan de eisen voldoen. Deze kwaliteitscontrolestappen voorkomen dat dure veldfouten optreden als gevolg van onderdelen die niet aan de eisen voldoen.
Optimalisatie van onderhandeling en bestelling
Prijsverlagingen van 10 tot 25 procent zijn mogelijk met volumeafspraken, op basis van hoeveel u jaarlijks verbruikt. Met raaminkooporders met geplande vrijgave worden de kosten van het onder controle houden van de voorraad en bulkkortingen in gedachten gehouden. Door leveranciers-beheerde voorraadprogramma's geven verkopers controle over de voorraad en zorgen ervoor dat onderdelen altijd beschikbaar zijn.
Het moet duidelijk zijn wat voor doorlooptijd er wordt verwacht: 7 dagen voor basisconfiguraties en 21 dagen voor unieke materiaalcombinaties. Toeslagen voor spoedbestellingen liggen doorgaans tussen de 15% en 30%, wat de moeite waard kan zijn als dit betekent dat de productie op gang moet blijven. Betalingsvoorwaarden van Net 30 of Net 60 zijn beter voor de cashflow dan regels voor vroegtijdige betaling.
Technische ondersteuning en garantiebeheer
Ondersteuning na de verkoop is wat vertrouwde verkopers onderscheidt van grondstoffenleveranciers. Als u toegang heeft tot toepassingsingenieurs, kunt u problemen met installaties oplossen en de beste spoelplaninstellingen verkrijgen. Trainingsprogramma's voor onderhoudspersoneel verminderen het aantal installatiefouten die ervoor zorgen dat 60% van de afdichtingen te snel defect raken.
Garantietermijnen van 12 tot 24 maanden dekken problemen met de manier waarop het product is gemaakt. Wanneer zich problemen voordoen, vinden duidelijke foutanalysemethoden de oorzaak. Dit helpt het verschil te zien tussen productieproblemen en mismatches in toepassingen of installatiefouten. Dit papierwerk is nodig voor garantieclaims en inspanningen om steeds beter te worden.
Hoe u de betrouwbaarheid op lange termijn- kunt garanderen met Burgmann HJ92N-equivalente afdichtingen
Opletten tijdens installatie, bediening en onderhoud is noodzakelijk om het maximale uit de prestaties van een afdichting te halen.
Beste praktijken voor installatie
Voordat de pomp correct wordt geïnstalleerd, moeten de pakkingbus en de asbus grondig worden gereinigd. Roest, bramen of stof op de afdichtingsvlakken kunnen deze tijdens montage beschadigen. Om te voorkomen dat het slagvlak vervormt en de lagers niet te snel verslijten, moet u ervoor zorgen dat de slingering van de as binnen 0,002 inch TIR blijft.
Voor gebruik onder hoge- druk moet de HJ92N-afdichting nauwkeurig langs zijn as worden gepositioneerd. Gebruik zorgvuldig dieptemeters om de paslengte (L1k) te meten om er zeker van te zijn dat de veren goed zijn samengedrukt. Als je ergens niet genoeg in knijpt, gaat het lekken, en als je dat wel doet, versnelt het de slijtage. Gebruik tijdens de installatie schone afdichtingsspoelvloeistof om te voorkomen dat het systeem droogloopt tijdens het opstarten.
Geautoriseerde deskundige ondersteuning van uw leverancier kan u helpen bij ingewikkelde installaties met ongebruikelijke lay-outs of moeilijke werkomstandigheden. Locatiebezoeken door bekwame technici voorkomen dat er tijdens de oorspronkelijke implementatie fouten optreden die veel geld kosten.
Proactief onderhoud en monitoring
Geplande reparatietijden zijn afhankelijk van hoe intensief de apparatuur wordt gebruikt, maar variëren doorgaans van elke drie maanden tot één keer per jaar. Trends in trillingen, druk in de afdichtingskamer en lagertemperatuur moeten worden gevolgd door monitoringprogramma's. Plotselinge veranderingen in deze parameters laten zien dat er problemen beginnen te ontstaan voordat er een catastrofale mislukking plaatsvindt.
Geavanceerde trackingmethoden omvatten drukmonitors in de afdichtingskamer die kunnen zien wanneer het gezicht verslijt door meer lekkage op te merken. Temperatuurmonitors op de pakkingbus laten u weten of er problemen zijn met het koelsysteem of dat de warmteontwikkeling van het gezicht te hoog is. Trillingsanalyse kan problemen met de asuitlijning of versleten lagers aan het licht brengen die afdichtingen kunnen beschadigen.
Als onderdeel van het reguliere onderhoud worden schone leidingen, cycloonafscheiders, warmtewisselaars en blussystemen allemaal gecontroleerd. Deze ondersteuningssystemen hebben een direct effect op de levensduur van de afdichting. Schurende deeltjes kunnen niet in de afdichtingsvlakken terechtkomen wanneer het filter wordt gespoeld. Door de warmtewisselaar te reinigen blijft de temperatuurregeling in de afdichtingskamer goed werken.
Casestudies en operationele voordelen
Een fabriek aan de Golfkust schakelde 45 procespompen om die hete ruwe olie verwerken, van originele afdichtingen naar UTTOX HJ92N-vervangingen. In 18 maanden tijd is de gemiddelde tijd tussen mislukkingen met 22% gestegen, terwijl de kosten voor het kopen van dingen met 28% zijn gedaald. Toen de betrouwbaarheid steeg en de kosten daalden, kwam het reparatiefonds vrij om aan andere belangrijke projecten te werken.
Een chemische fabriek die werkt met zuren die metalen afbreken, ontdekte dat UTTOX-versies een 15% langere levensduur van de afdichtingen hadden dan andere opties van derden-. De mate van gezichtsslijtage werd verlaagd door een consistente materiaalkwaliteit en strakke productielimieten. De prestaties werden beter met behulp van technische ondersteuning tijdens de optimalisatie van de installatie.
Conclusie
Technische specificaties, materiaalcompatibiliteit en leverancierscapaciteiten moeten allemaal zorgvuldig worden overwogen bij het kiezen van een betrouwbaar productBurgmann HJ92N mechanische afdichtingequivalent. De UTTOX HJ92N is een beproefd-en-echt alternatief dat alle uitwisselbaarheid behoudt, tegelijkertijd geld bespaart en zorgt voor een constante aanvoer. Het succes van inkoop is afhankelijk van het zorgvuldig screenen van leveranciers, het duidelijk zijn over de gebruiksvoorwaarden en het volgen van de juiste stappen voor installatie en onderhoud. Wanneer bedrijven de tijd nemen om hun leveranciers te kwalificeren en ervoor te zorgen dat hun producten goed werken, krijgen ze grote voordelen zoals minder uitvaltijd, lagere onderhoudskosten en veiligere activiteiten. Kwaliteitsalternatieven zijn een slimme keuze voor industriële faciliteiten die de prestaties van hun afdichtingssystemen willen verbeteren, omdat ze zowel technisch uitstekend als kosteneffectief zijn.
Veelgestelde vragen
1. Kunnen UTTOX HJ92N-afdichtingen worden gebruikt in plaats van de originele EagleBurgmann HJ92N-eenheden?
Ja, UTTOX HJ92N mechanische afdichtingen voldoen aan de afmetingen vereist door EN 12756. Dit betekent dat ze direct kunnen worden vervangen door originele uitrusting. Alle belangrijke afmetingen-installatielengte, breedte van het afdichtingsvlak en veergeometrie-zijn hetzelfde als in het oorspronkelijke ontwerp. Materiaalkeuzes zijn vergelijkbaar met standaardconfiguraties, dus er kan minder -vervanging plaatsvinden zonder dat de pomp hoeft te worden vervangen.
2. Hoe weet ik zeker dat vergelijkbare merken echt zijn?
Bij echte kwaliteitszegels zijn batchnummers en materiaalcodes met een laser-geëtst in metalen onderdelen. Vraag om materiaaltestpapieren waarop metingen van de vlakhardheid, vlakheid en Shore-hardheid van het elastomeer staan. Leveranciers met een goede reputatie geven deze standaard mee. Als je het goed bekijkt, zou precisiesnijden moeten verschijnen als schone randen en gelijkmatige uiteinden.
3. Welke levertijden moet ik verwachten voor standaard- en aangepaste configuraties?
Standaardcombinaties van materialen worden doorgaans binnen 5 tot 7 werkdagen verzonden vanaf gerenommeerde leveranciers die voldoende voorraad hebben. Het kan drie tot vier weken duren om aangepaste configuraties te maken waarvoor niet-standaard elastomeren of ongebruikelijke oppervlaktematerialen nodig zijn. Wanneer u vooruit plant voor reguliere reparaties, kunt u spoedkosten vermijden en ervoor zorgen dat er onderdelen beschikbaar zijn.
Werk samen met Uttox voor betrouwbare Burgmann HJ92N mechanische afdichtingsoplossingen
Uttox maakt al meer dan 30 jaar mechanische afdichtingen en kan u helpen met uw belangrijke pomptoepassingen. Ons engineeringteam geeft volledig technisch advies om ervoor te zorgen dat de juiste afdichting wordt gekozen en correct wordt geïnstalleerd. Het is aangetoond dat de UTTOX HJ92N mechanische klep goed werkt als een goedkopere optie die de veiligheids- of betrouwbaarheidsnormen niet verlaagt.
Als een bekende-leverancier vanBurgmann HJ92N mechanische afdichtingen, we houden een grote voorraad aan om aan uw snelle leveringsbehoeften te voldoen en het risico op downtime te verminderen. Elke afdichting die we maken voldoet aan de vereisten van EN 12756 via onze kwaliteitscontrolemethoden, waaronder het controleren van de vlakheid van het oppervlak, het verifiëren van het materiaal en het inspecteren van de afmetingen. Aangepaste configuraties worden gebruikt om te kunnen omgaan met de specifieke werkomstandigheden in chemische, petrochemische en industriële verwerkingsomgevingen.
We moedigen inkoopmanagers, fabrieksingenieurs en ondersteunend personeel aan om contact op te nemen met ons technische team voor advies dat is afgestemd op hun unieke behoeften. Stuur een e-mail naar info@uttox.com om uw afdichtingsproblemen te bespreken en gedetailleerde technische voorstellen te ontvangen. U kunt al onze producten bekijken en gedetailleerde informatie krijgen door naar www.uttox.com te gaan. Onze behulpzame after-service zorgt ervoor dat u succes heeft gedurende de hele levenscyclus van de afdichting.
Referenties
1. Smith, JR (2021). Mechanische afdichtingstechnologie en selectie voor chemische verwerking. Industriële perspublicatie.
2. Europees Comité voor Normalisatie (2018). EN 12756: Mechanische afdichtingen - Belangrijkste afmetingen, aanduiding en materiaalcodes. CEN-publicaties.
3. Anderson, KL & Martinez, PD (2020). "Vergelijkende prestatieanalyse van mechanische afdichtingen met golfveren en meer-veren bij schurende toepassingen." Journal of Industrial Sealing Technology, 45(3), 127-145.
4. Technische Commissie ISO/TC 115 (2019). ISO 21049: Pompen - Asafdichtingssystemen voor centrifugaal- en rotatiepompen. Internationale Organisatie voor Standaardisatie.
5. Williams, RT (2022). Betrouwbaarheid-Gecentreerd onderhoud voor roterende apparatuur: een praktische gids voor ingenieurs. McGraw-Hill Professional.
6. Burgmann Industries (2020). Toepassingsrichtlijnen voor type HJ92N mechanische afdichtingen in chemische procespompen. Technische handleidingserie, deel 8.
